PERİ'den Kalıp ve İskele Sistemleri

Baraj inşaatları için tasarlanan SKS Sistem Tırmanma Konsolu ve Starter tek taraflı perde kalıplarında kullanılıyor. VARIO GT 24 ve VARIO QUATTRO GT 24 kalıpları ise kolon üretiminin ekonomik ve hızlı gerçekleştirmesini sağlıyor.

yapi.com.tr
PERİ'den Kalıp ve İskele Sistemleri

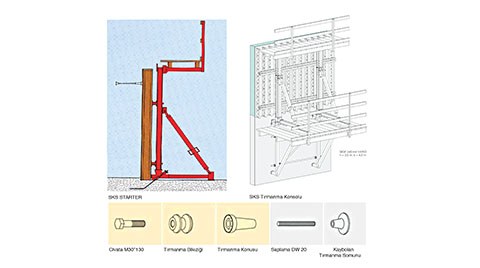

SKS Sistem Tırmanma Konsolu ve Starter

SKS Sistem Tırmanma Konsolu ve Starter özellikle baraj inşaatları için tasarlanmıştır. SKS Sistem tırmanma konsolu tek taraflı perde kalıplarında kullanılmaktadır. Sistemin basit kurulabilmesi, parça sayısının az oluşu, hafifliği ve sağlamlığı diğer avantajlarıdır. Sistemde kalıp, konsol, ve çalışma platformu değişik açılarda ayarlanabilmektedir, bu da şantiyede işçiliği azaltmakta ve güvenliği artırmaktadır. Yatay ayar parçasının çevrilmesi suretiyle kalıbın konumu değiştirilebilmekte ya da kalıp kolaylıkla sökülebilmektedir. Yükseklik ayar ünitesi ile de kalıp düşeyde hareket ettirilebilmektedir. İstenilen açıda beton dökmek ise ayar payandası sayesinde mümkün olmaktadır. Sistemde kullanılan parça sayısının azlığı sisteme büyük avantaj katmaktadır. PERİ de SKS 180 ve SKSF 240 olmak üzere iki tip SKS konsolu sistemi vardır. SKSF 240 aynı CB240 sistemde olduğu gibi beton yüzünden 75 cm geri gelebilmektedir.

SKS sistemin tek yüzlü perde imalatlarında da başarı ile kullanılabilmesinin bir diğer sebebi de, “Starter” diye tabir edilen ilk döküm fazı için ihtiyaç olan diğer aksama da sahip olmasıdır. Tek bir ilave parça ile tırmanır halde kullanılacak kalıp seti ilk döküme kolaylıkla adapte edilebilmektedir. Aynı STARTER parçası normal bina inşaatlarının bodrum kat, dış yüz, tek taraflı beton dökümlerinde de kullanılabilmektedir. SKS konsol sisteminde kullanılan gömülü DW15,DW20 ve DW26 tip ankaraj takımları ile; beton döküm hızına ve kalıp yüksekliğine bağlı olarak 90 kN’dan 200 kN’a kadar çekme yükleri emniyetle taşınabilmektedir. Yukarıda SKS Tırmanır sistem için kullanılan ankraj takımı görülmektedir.

Prestij Enerji (Koçak HES), Çamoluk / Giresun

Firma Yetkilisi: Hüseyin Toraman / Şantiye Şefi
Yüklenici Firma: Eksen inşaat
Kurulu Güç: 25.4 MW
Nehir: Kelkit
Lisans: 49 Yıl
Tarih: 14.06.2007
Kaba İnşaat Süresi: 240 gün
Projenin inşaatı tamamlanmıştır.

VARIO GT 24 Kolon Kalıbı Sistemi: Her türlü kolon kesit ve yüksekliği için ayarlanabilir bir sistemdir. VARIO GT 24 Kolon Kalıbı ile dikdörtgen ya da kare kesitli 80x120 cm’ye kadar kolon imalatı yapılabilir.
VARIO QUATTRO GT 24: Bu kalıp sistemi ile 20x20’den 120x120 cm’ye kadar beşer santimlik artımlar ile kolon imalatı yapılabilir. Komple kolon ünitesi, tek kaldırma hamlesi ile vinç yardımıyla taşınabilir. Böylece vincin verimliliği artar. Katlanabilir kuşağı, stoklanması durumunda az yer kaplamasını sağlar.

Avantajları
• Ayarlanabilir kolon boyutları: Dikdörtgen veya kare kesitli kolonlar
80x120 cm’ye kadar sürekliliği bozmadan ayarlanarak betonlanabilir.
• Bir kuşak için sadece iki Tie-Rod ihtiyacı: VARIO GT 24 Sistem’e ait standart elemanlar sırası ile kullanılır. Daha sonra kolon kalıbının iki yarısı kama K ve SKZ ile birbirine bağlanır.
• Beton basınç dayanımı: VARIO GT 24 Sistem 100 kN/m² beton basıncına göre tasarlanır. Eğer gerekiyorsa, yüksek beton basınçları içinde VARIO GT 24 Kolon Kalıbı tasarımları değiştirilebilir.

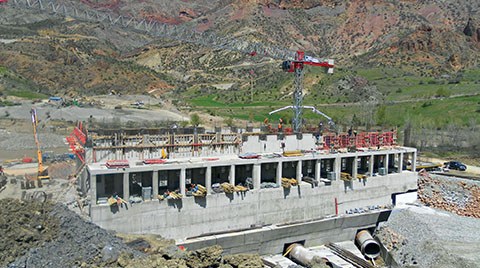

Enerji arzı için önemli bir proje olan Koçak Barajı ve HES santrali Giresun iline bağlı Çamoluk ilçesinde Kelkit Çayı üzerindedir. Yapımı Ayberk İnşaat tarafından gerçekleştirilen projede hidroelektrik santralinin 2013 yıIında hizmete girmesi hedeflenmektedir. Kurulu gücü 24 MW’dir. Baraj beton kemer baraj olup kret yüksekliği 60 m, kret uzunluğu 185 m’dir.

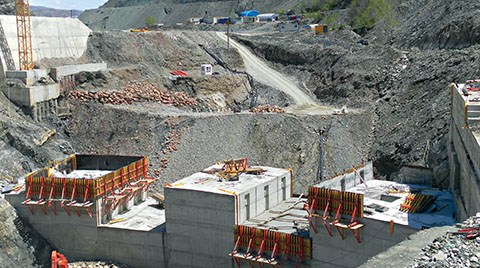

Hüseyin Toraman, Firma Yetkilisi: "Santral binasını ve Baraj gövde yapısını coğrafi zorluklara ve sert iklim şartlarına rağmen başarıyla tamamladık. Santral binası ve baraj gövdesinde kütle beton imalatı için PERİ’nin SKS tip konsol ve Trio-Vario tip Perde kalıbını kullandık 2 m’ye 4 m kalıp panelini tek konsol platformuna taşıtmamız kalıp montajını ve işçiliğini yarı yarıya azalttı. PERİ’nin bu ekenomik çözümünden dolayı teşekkür ediyoruz."
